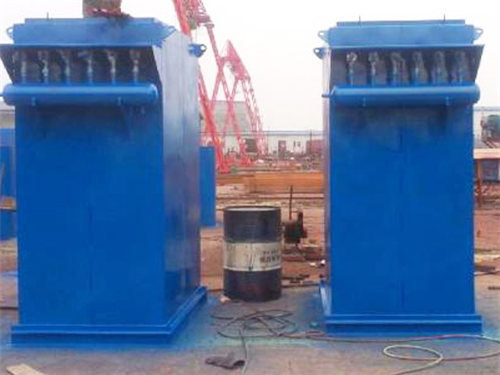

HD型单机除尘器分A、B、C三型，共有六种规格。A型设灰斗，B型设抽屉，C型即不设灰斗也不带抽屉，下部法兰根据要求直接配接在库顶，料仓等扬尘设备上就地除尘，粉尘直接回收。具有体积小，使用方便，处理风量大，结构紧凑等特点，是专为水泥库顶、库底、皮带输送及局部尘源除尘而设计的。
HD型单机除尘器由风机、箱体及灰斗三个部件组成，各部件安装在一个立式框架内，结构为紧凑，各部件的结构特点如下：
1、风机部件选用通用标准风机，便于维修换，并采用隔震设施，噪声小。
2、除尘滤袋选用涤纶滤布制成的圆筒形滤袋，过滤效果好，使用寿命长。
3、清灰机构是采用电动机带动连杆机构，使滤袋抖动而除尘滤袋内表面粉尘的方法，其控制装置分手控或自控两面三刀种，自控是在风机连续工作时间时，清灰机构定时自动振打清灰。手控即风机停机后清灰机构自动工作，数十秒后自动停机，亦可根据需要随时开动清灰机构(电机)振打清灰，清灰时间由用户自行调节时间断电器。
4、灰斗采用抽屉式和灰斗式两种结构，除粉尘方便。
HD型单机除尘器工作原理
含尘气体由进气口进入滤袋室，含尘气体透过滤袋过滤为净气进入气室，再经净气室排气口，由风机排走。粉尘积附在滤袋的外表面，且不断增加，使袋除尘器的阻力不断上升，为使设备阻力不超过1200pa，袋除尘器能继续工作，需定期除滤袋上的粉尘。清灰是由程序控制器定时顺序起动脉冲阀，使气包内压缩空气（0.5-0.7Mpa）由喷吹管孔眼喷出（称一次风）通过文氏管引导数倍于一次风的周围空气（称二次风）进入滤袋使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。
1、HD系列单机除尘器结构组成：
（1）箱体：包括袋室、滤袋、滤袋笼架、净气室、多孔板、检修门，箱体设计耐压为5000pa。
（2）出风系统：包括出风防雨罩。
（3）喷吹系统：包括气包、喷吹管、脉冲阀、控制仪。
HD型单机除尘器的三种排灰方式：
1、HD型单机除尘器底部设有灰斗集灰，粉尘落入灰斗中，由工作人员定期清理，主要适用于浓度不高的通风口气体净化。
2、HD型单机除尘器底部设有抽屉集灰，直接落入抽屉，直接将抽屉抽出，排灰方便。一般适用于库底及输送设备的扬尘点。
3、HD型单机除尘器底部为敞开式，不设有灰斗和抽屉，粉尘直接回收，于煤仓、料仓、库仓的粉尘净化和收集。
